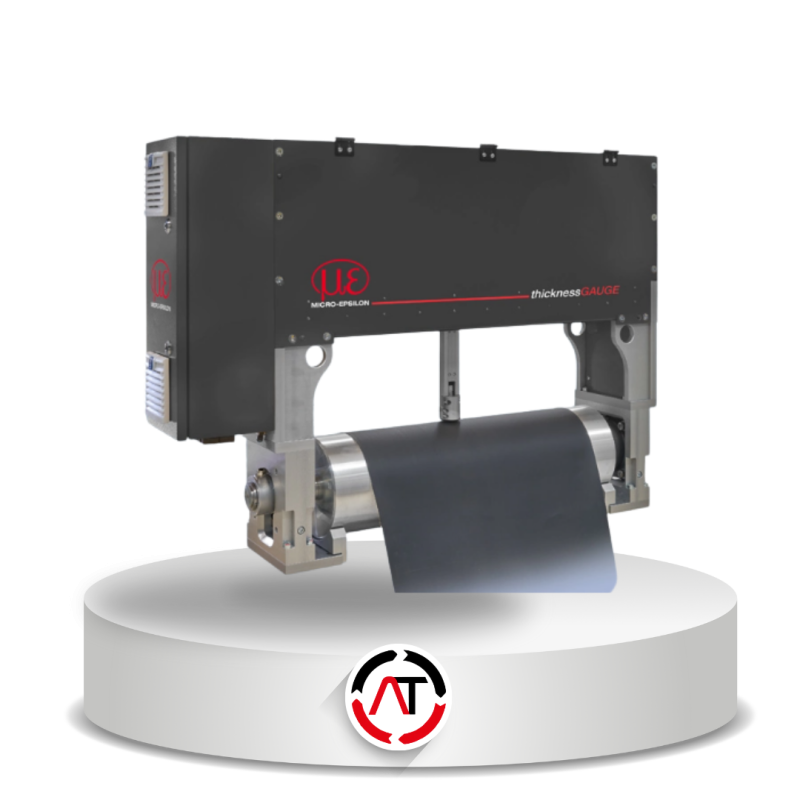

thicknessGAUGE O.EC adalah sistem pengukuran inline ringkas dengan desain rangka O yang kokoh untuk pengukuran ketebalan presisi pada strip plastik dan lapisan coating hingga 3 mm dan lebar material hingga 1250 mm. Sistem ini mendukung pengukuran traverse maupun jalur tetap serta mudah diintegrasikan ke lini produksi baru maupun yang sudah ada.

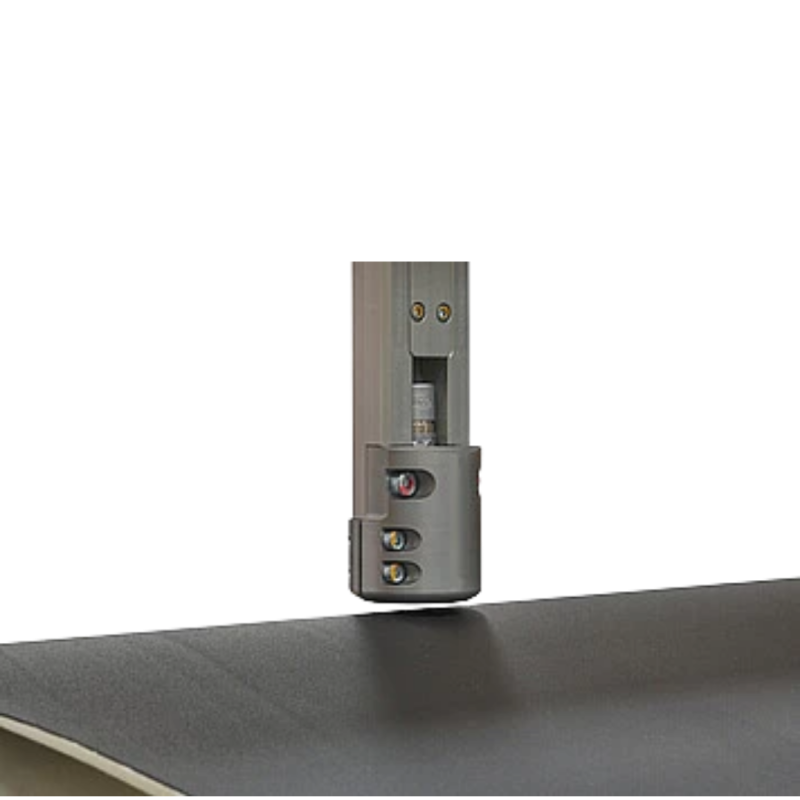

Sensor yang digunakan: combiSENSOR
Lebar pengukuran: 500 / 750 / 1000 / 1250 mm
Akurasi: ± 0,3 µm
Kecepatan pengukuran: 3,9 kHz
Mendukung pengukuran dengan sistem traverse maupun jalur tetap
Catu daya 24 V untuk seluruh sistem
Presisi tertinggi dengan rasio harga dan performa yang menarik
Cocok untuk aplikasi OEM
| Model | O.EC-5/500 | O.EC-5/750 | O.EC-5/1000 | O.EC-5/1250 |
|---|---|---|---|---|
| Article Number | 4350123.10 | 4350123.11 | 4350123.12 | 4350123.13 |
| Max. Measuring Width | 500 mm | 750 mm | 1000 mm | 1250 mm |
| Total Width | 1017 mm | 1267 mm | 1517 mm | 1767 mm |
| Operating Range | 4.5 mm | |||
| Measuring Range | 3 mm | |||
| Accuracy | ± 0.3 µm | |||
| Resolution – Dynamic | 0.0015 % FSO | |||
| Resolution – Dynamic | 0.045 µm | |||
| Measuring Rate | 3.9 kHz | |||
| Max. Traversing Speed | 15 m/min | |||
| Calibration | Automatic | |||
| Connection – Electrical | 24 V | |||
| Connection – Pneumatic | 5 bar | |||
| Weight | approx. 136 kg | approx. 154 kg | approx. 171 kg | approx. 188 kg |
| Power Supply | 24 V | |||
| Ambient Temperature | +5 … +45 °C | |||
