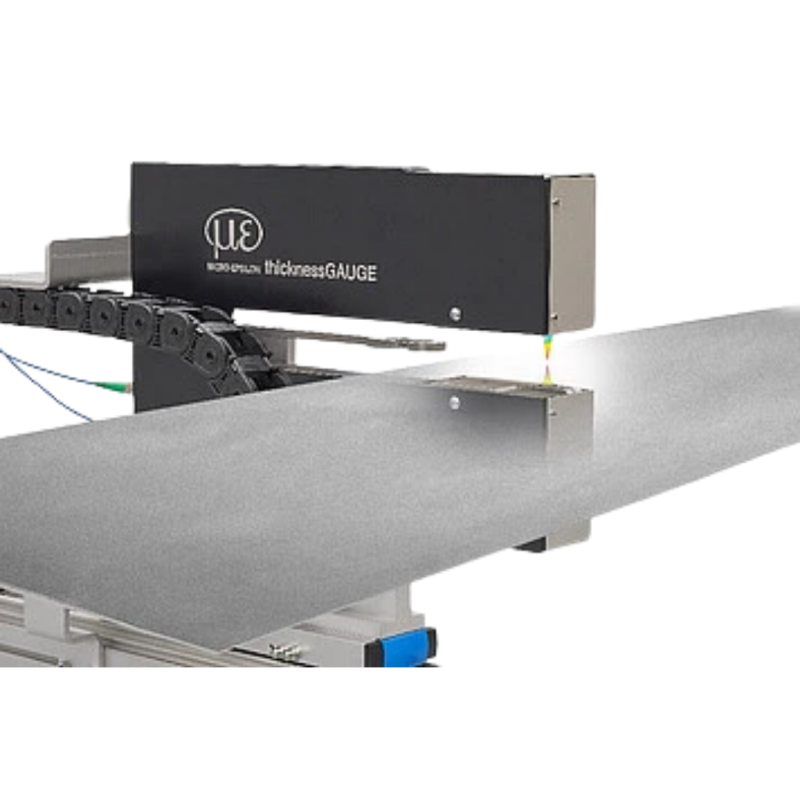

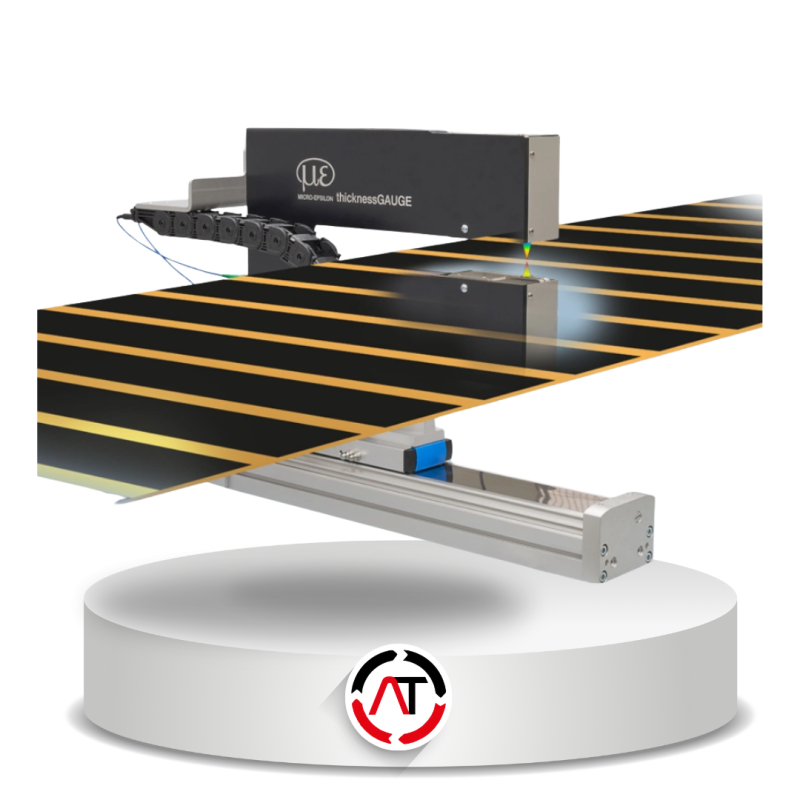

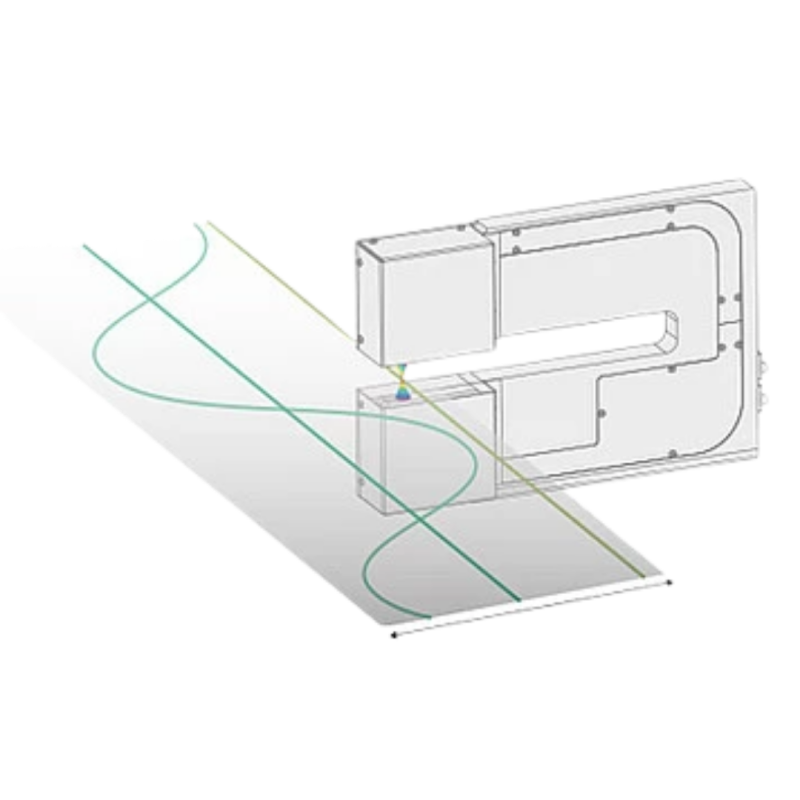

Sistem sensor thicknessGAUGE C.C menggunakan sensor perpindahan confocal chromatic untuk pengukuran ketebalan. Sensor ini memungkinkan pengukuran dengan tingkat akurasi yang sangat tinggi serta kecepatan pengukuran yang tinggi. Selain itu, teknologi pengukuran inovatif ini memungkinkan pengukuran pada permukaan reflektif dan mengilap.
Teknologi sensor: Sensor perpindahan confocal chromatic
Rentang pengukuran (ketebalan): 2,5 mm
Akurasi: ±0,4 µm
Kecepatan pengukuran: hingga 10 kHz
Ideal untuk pengukuran resolusi tinggi pada permukaan yang sangat reflektif dan mengilap
Cocok juga untuk film transparan dan semi-transparan
| Specification | C.C-2.5/200 | C.C-2.5/400 | C.C-2.5/600 |
|---|---|---|---|
| Article Number | 4350127.920 | 4350127.921 | 4350127.922 |
| Measuring Width | 200 mm | 400 mm | 600 mm |
| Operating Range | 32 mm | ||
| Measuring Range | 2.5 mm | ||
| Max. Travel Path | 380 mm | 580 mm | 780 mm |
| System Accuracy | ± 0.4 µm | ||
| Resolution | 40 nm | ||
| Measuring Rate | Max. 10 kHz | ||
| Calibration | Automatic | ||
| Weight – Axis, Motor, and C-frame | 19.8 kg | 24.3 kg | 28.4 kg |
| Weight – Bus Terminal Box & Panel IPC | 15.9 kg | ||
| Supply Voltage | 24 V | ||
| Humidity | 5% RH ... 95% RH (non-condensing) | ||
| Protection Class (DIN EN 60529) | IP40 (bus terminal box IP54) | ||
| Temperature Range – Storage | -20 … 65 °C | ||
| Temperature Range – Operation | 5 … 45 °C | ||
| Control & Display Elements | Panel IPC with thicknessCONTROL software included in scope of supply | ||
| Special Features | Compact bus terminal box measuring 300 × 400 × 210 mm | ||
