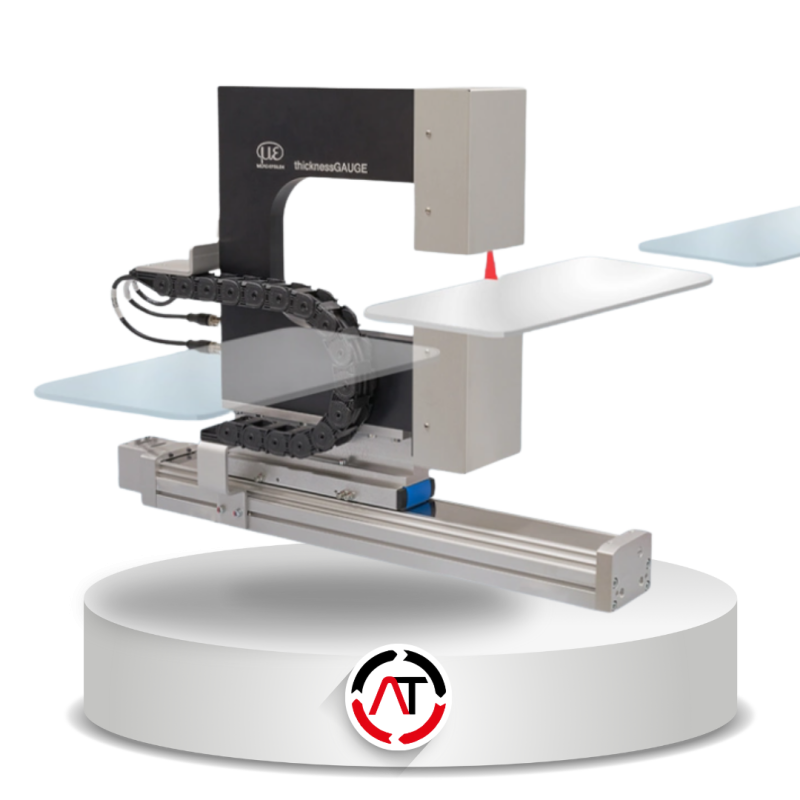

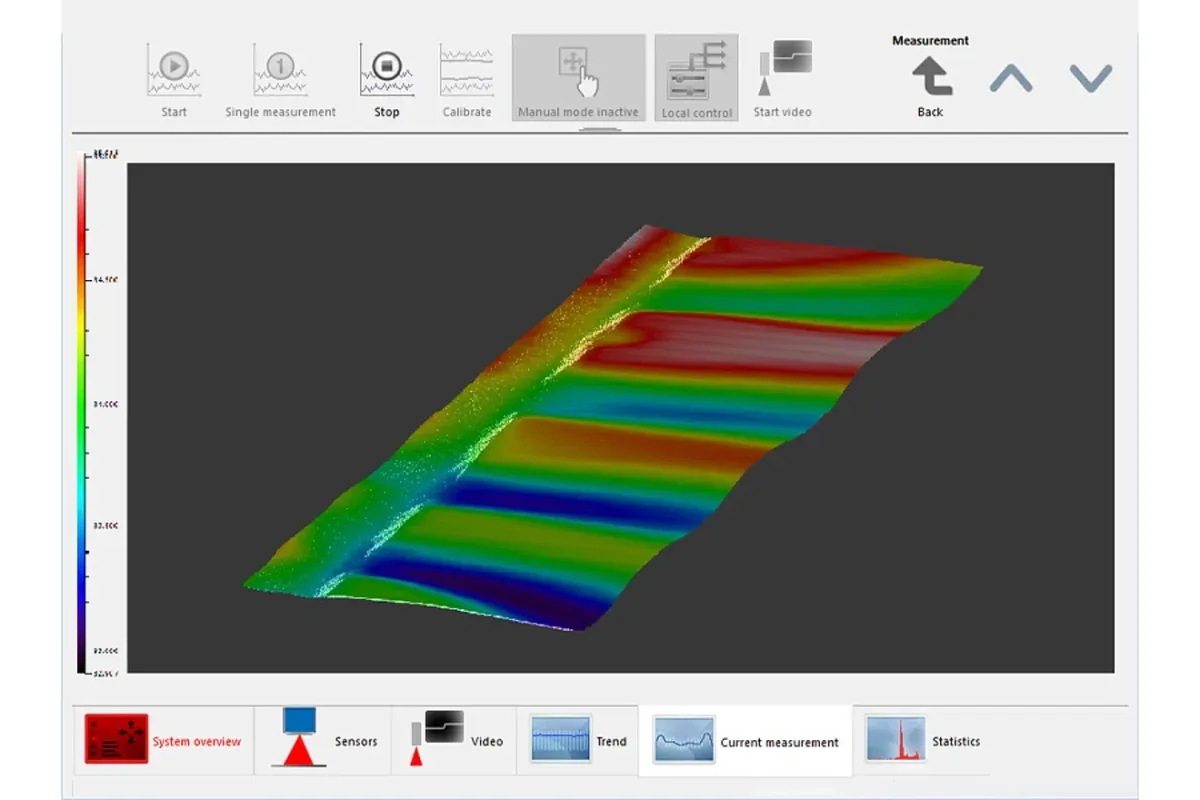

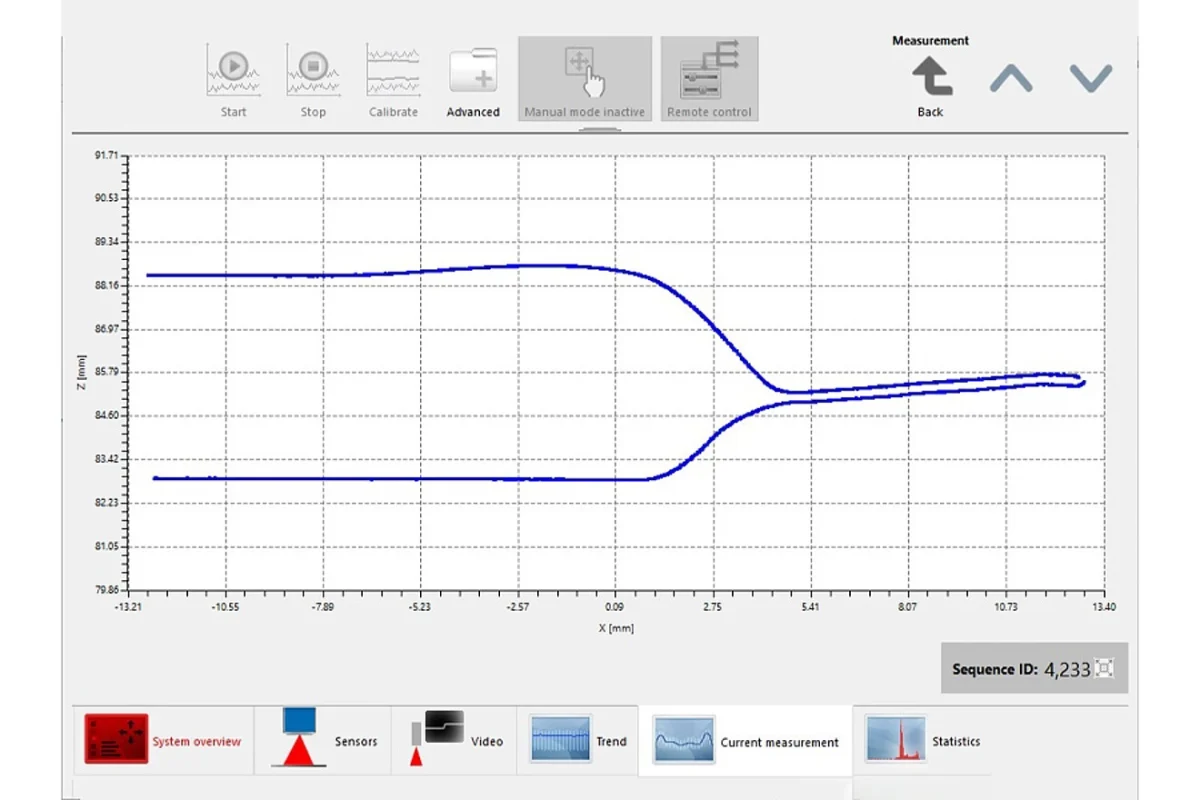

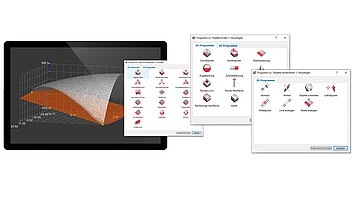

thicknessGAUGE 3D adalah sistem sensor untuk evaluasi profil secara inline dan pengukuran 3D pada material strip dan lembaran, seperti tepi aplikasi coating, sambungan las, atau profil strand. Sistem ini terdiri dari rangka yang stabil dengan dua laser scanner yang terpasang. Scanner tersebut mendeteksi profil permukaan atas dan bawah, sehingga memungkinkan perhitungan baik pada masing-masing profil maupun secara gabungan dalam bentuk point cloud 3D.
Jenis sensor: Sensor profil laser dengan laser merah
Rentang pengukuran: 15 mm (ketebalan) / maks. 26,8 mm (profil)
Resolusi: 0,2 µm (ketebalan) / 1.024 titik (profil)
Akurasi: ± 1,2 µm
Kecepatan pengukuran: 500 Hz
Posisi fleksibel berkat sumbu elektromekanis
Kalibrasi otomatis untuk menjaga presisi yang konsisten
| Model | C.LP-3D-15/200 | C.LP-3D-15/400 | C.LP-3D-15/600 |
|---|---|---|---|
| Article Number | 4350127.730 | 4350127.731 | 4350127.732 |
| Measuring Width | 200 mm | 400 mm | 600 mm |
| Operating Range | 144 mm | ||
| Measuring Range – Z-axis (Thickness) | 15 mm | ||
| Measuring Range – X-axis (3D Measurement) | Max. 26.8 mm | ||
| Max. Travel Path | 380 mm | 580 mm | 780 mm |
| System Accuracy | ± 1.2 µm | ||
| Resolution – Z-axis (Thickness) | 0.2 µm | ||
| Resolution – X-axis (3D Measurement) | 1,024 points/profile | ||
| Measuring Rate | 500 Hz | ||
| Calibration | Automatic | ||
| Weight – Axis, Motor, and C-frame | 17.6 kg | 22.3 kg | 26.8 kg |
| Weight – Bus Terminal Box & Panel IPC | 14.1 kg | ||
| Supply Voltage | 24 V | ||
| Humidity | 5% RH – 95% RH (non-condensing) | ||
| Protection Class (DIN EN 60529) | IP40 (bus terminal box IP54) | ||
| Temperature Range – Storage | -20 … 65 °C | ||
| Temperature Range – Operation | 5 … 45 °C | ||
| Control & Indicator Elements | Panel IPC with software included in scope of supply | ||
| Special Features | Compact bus terminal box measuring 300 × 300 × 210 mm | ||
