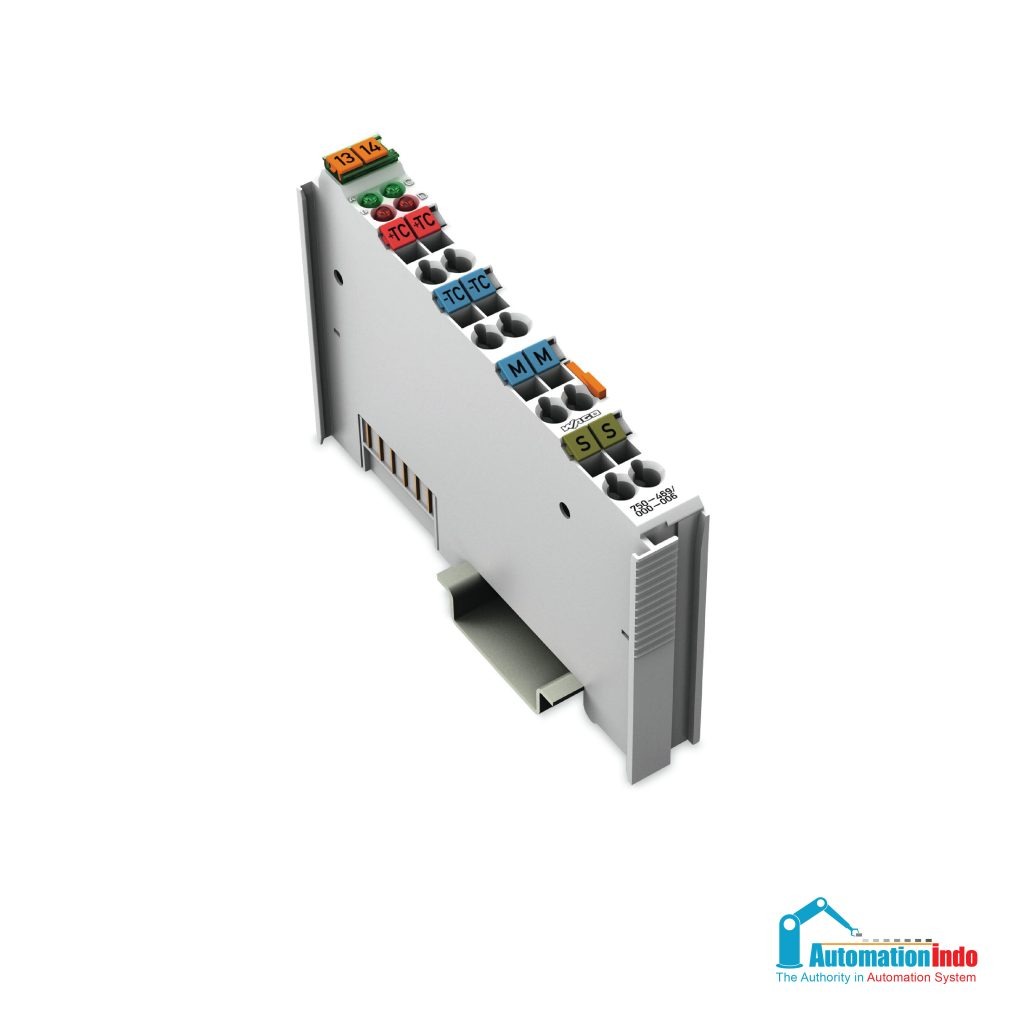

Modul input ini memungkinkan koneksi langsung dua termokopel. Isolasi listrik internal memungkinkan pengoperasian sensor yang dibumikan.
Modul ini secara otomatis membuat garis batas seluruh rentang suhu.
Kompensasi cold junction digunakan untuk mengkompensasi tegangan offset unit penjepit pada rentang operasi 0–55 ° C.
Pemutusan garis ditunjukkan oleh LED merah. LED hijau menunjukkan kesiapan untuk operasi dan komunikasi bebas kesalahan dengan buscoupler.
Pelindung (layar) terhubung langsung ke rel DIN.
Data teknis
| Jumlah input analog | 2 |
| Total jumlah saluran (modul) | 2 |
| Jenis sinyal | Termokopel |
| Koneksi sensor | 2 x (2-konduktor) |
| Lebar bit | 2 x 16-bit data; Kontrol / status 2 x 8-bit (opsional) |
| Teknologi koneksi: In- / Output | 8 x CAGE CLAMP ® |
| Jenis koneksi (1) | Input / Output |
| Konduktor padat | 0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Kondektur yang terlantar dengan baik | 0,08 ... 2,5 mm² / 28 ... 14 AWG |
| Panjang strip | 8 ... 9 mm / 0,31 ... 0,35 inci |
| Lebar | 12 mm / 0,472 inci |
| Tinggi | 69,8 mm / 2,748 inci |
| Tinggi dari tepi atas rel DIN-35 | 62,6 mm / 2,465 inci |
| Kedalaman | 100 mm / 3,937 inci |
| Jenis pemasangan | DIN-35 rail |
| Warna | Abu-abu muda |
| Bahan perumahan | Polikarbonat, poliamida 6.6 |
| Beban api | 1.273 MJ |
| Bobot | 51,7 g |
| Penandaan kesesuaian | CE |
| Suhu udara sekitar (operasi) | 0 ... 55 ° C |
| Suhu udara sekitar (penyimpanan) | -40 ... 85 ° C |
| Kelas perlindungan | IP20 |
| Tingkat polusi (5) | 2 per IEC 61131-2 |
| Ketinggian operasi | 0 ... 2000 m |
| Grup produk | 15 (I / O Jarak Jauh) |
| Jenis kemasan | KOTAK |
| Negara Asal | DE |
| GTIN | 4045454393120 |
| No. Tarif Pabean | 85389099990 |
